ZYWL-6000Y

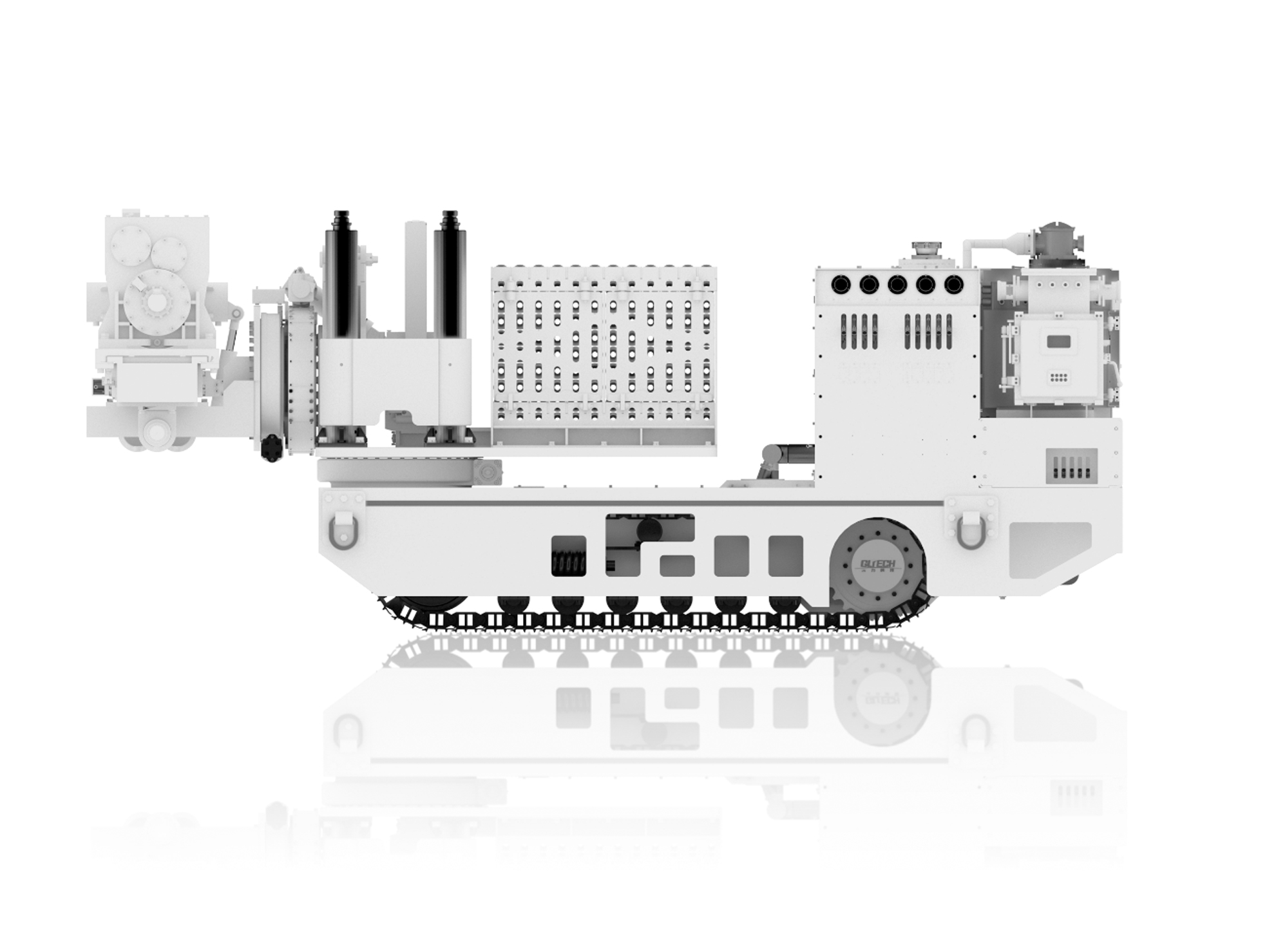

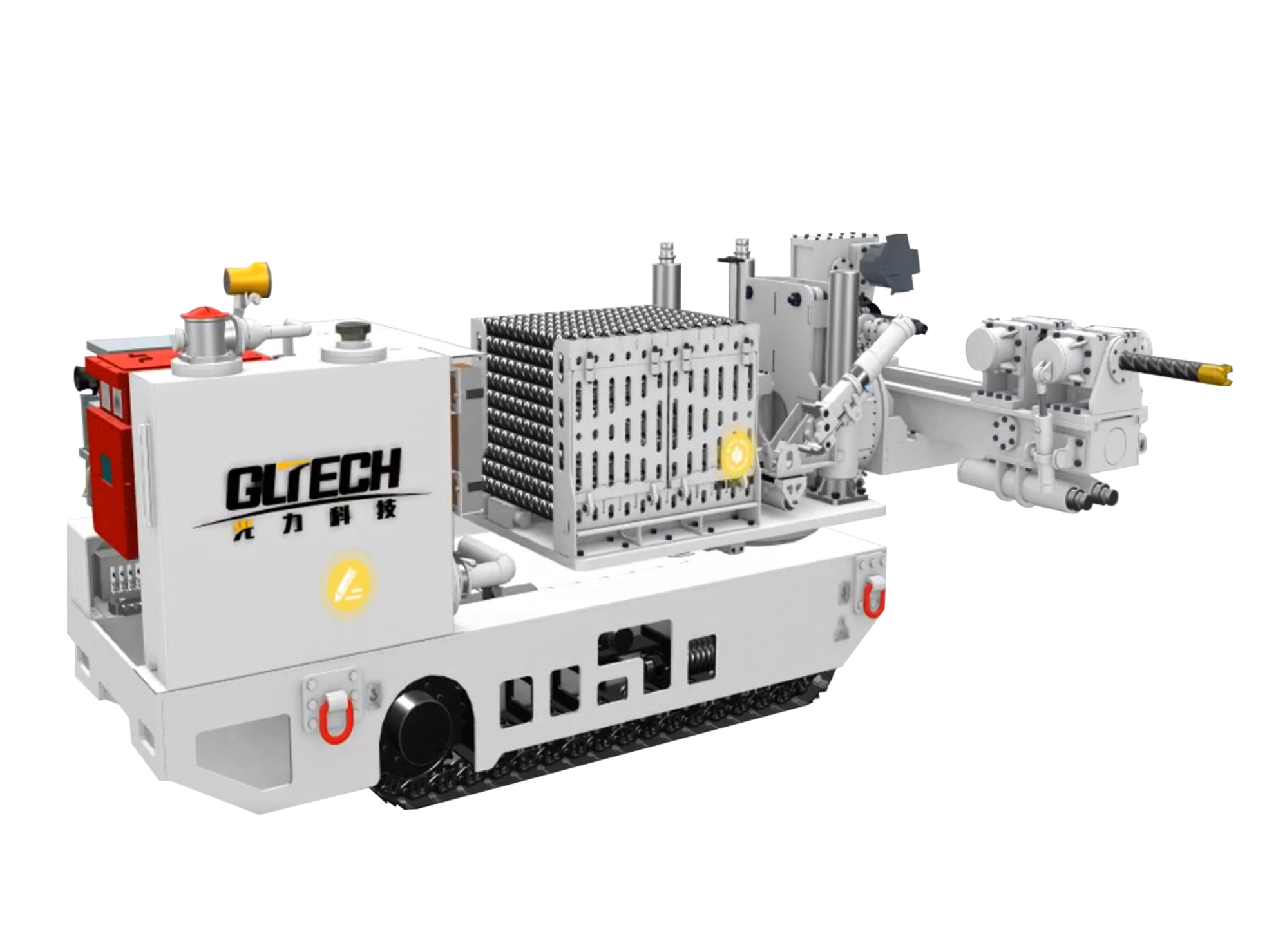

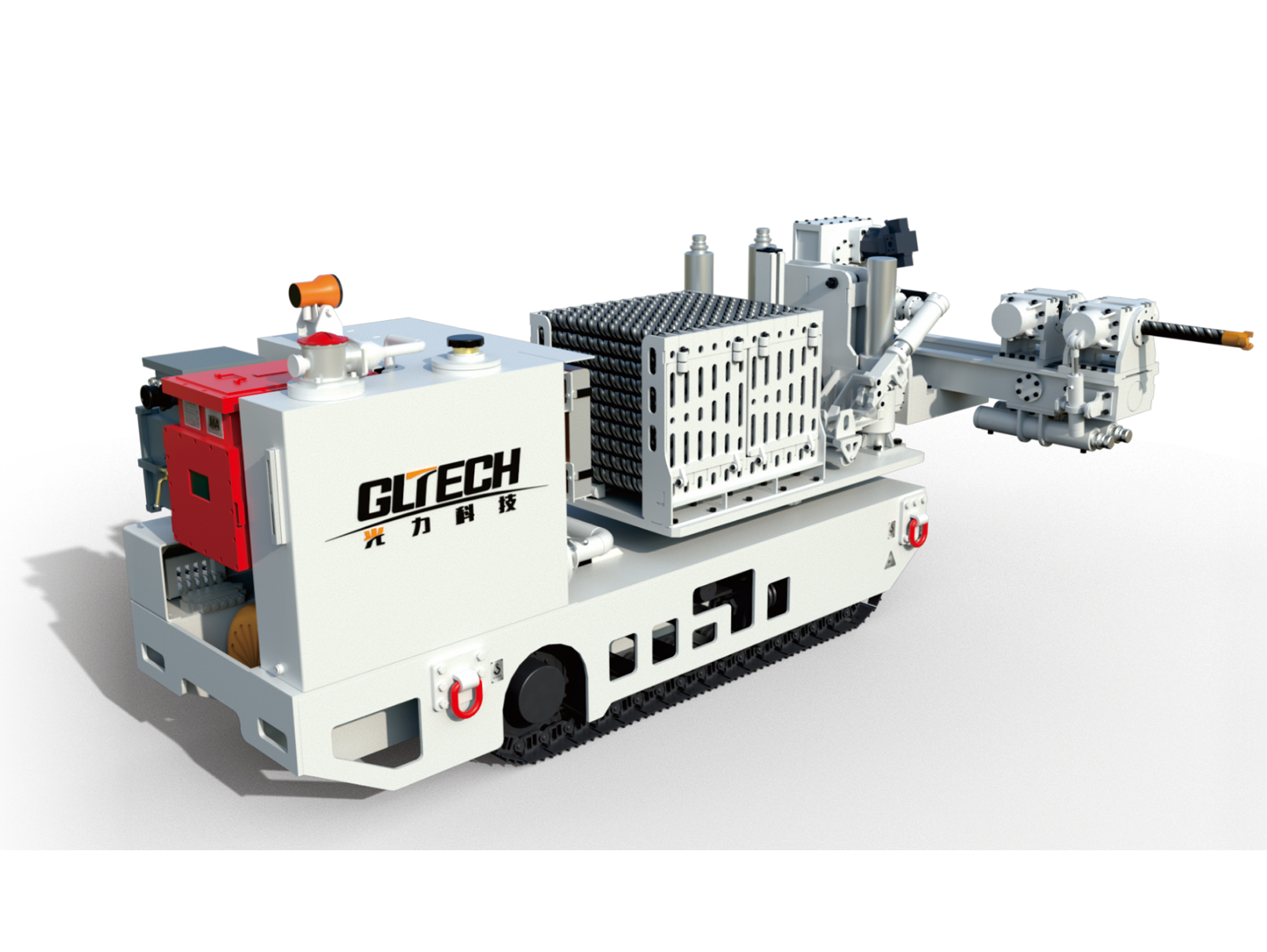

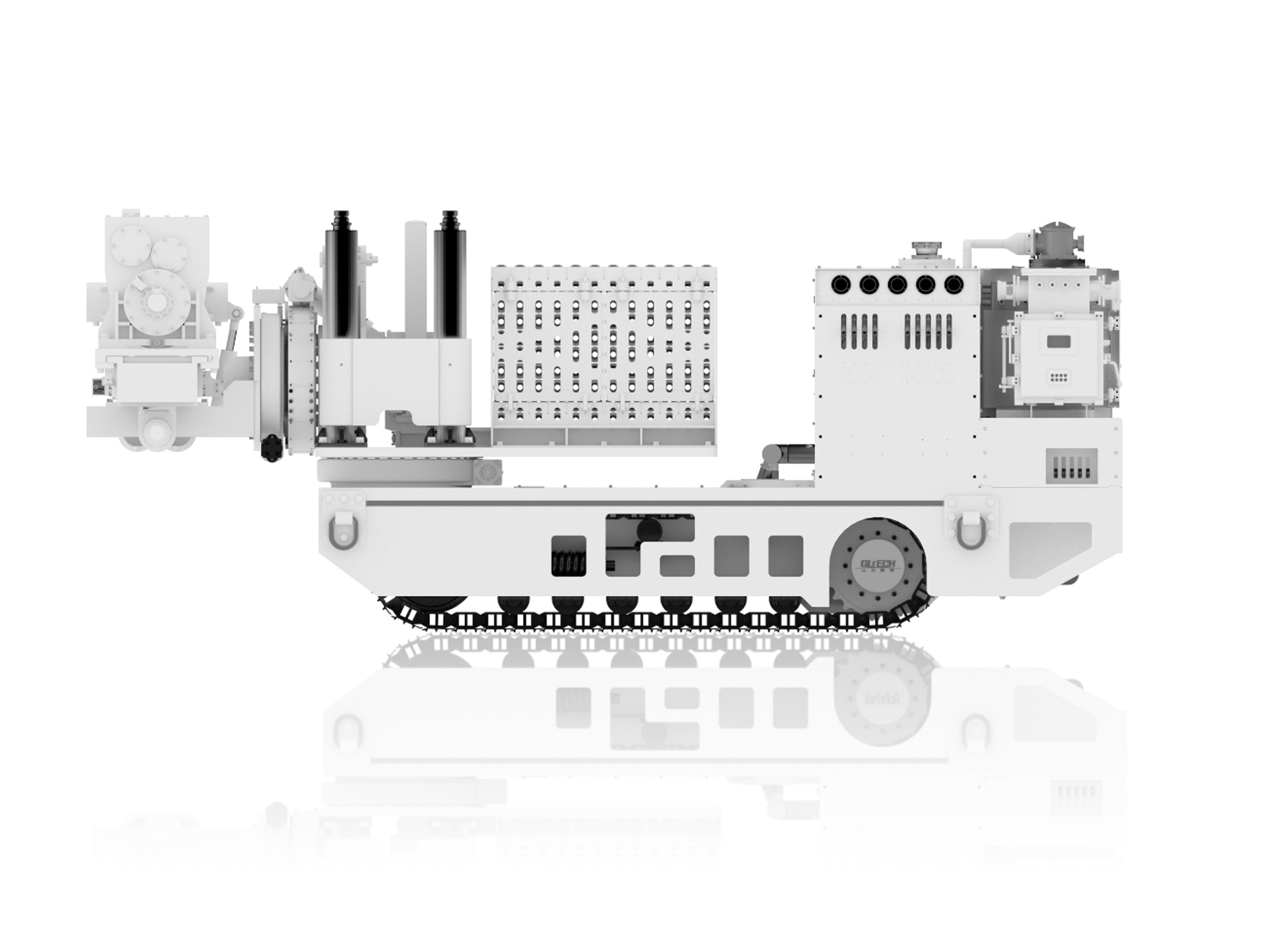

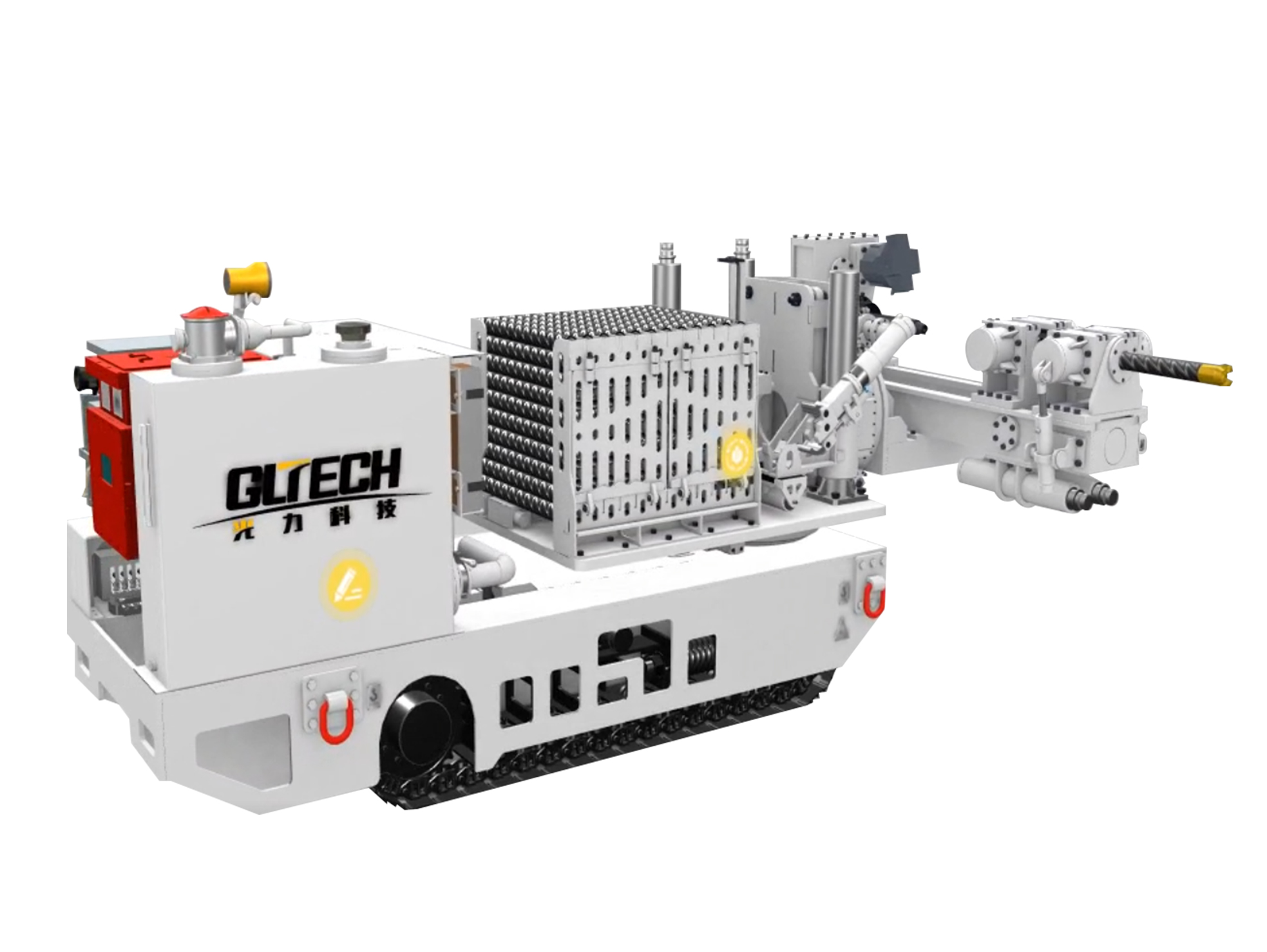

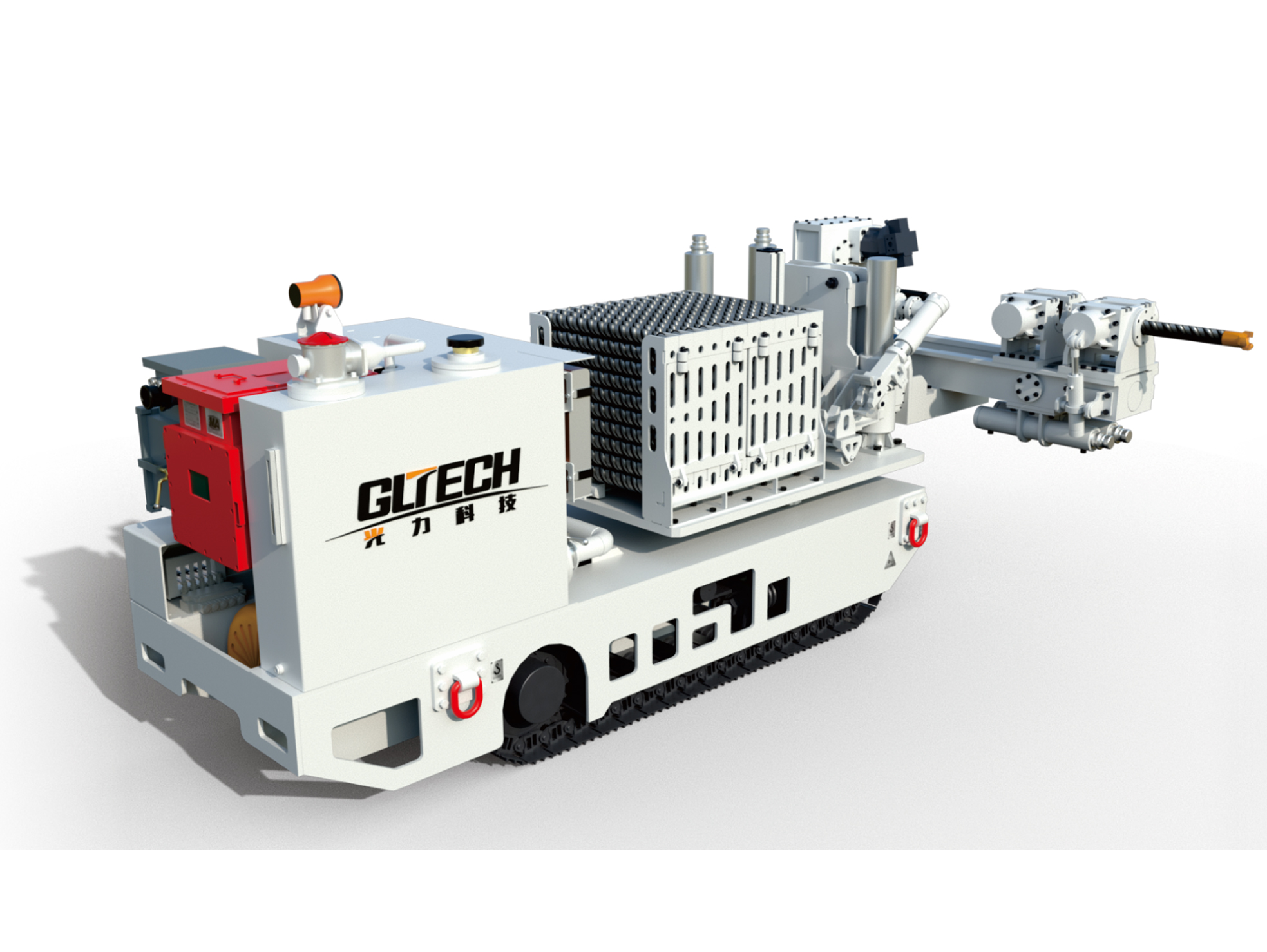

ZYWL-6000Y Гусеничная полностью гидравлическая буровая установка для угольной шахты

Описание продукта

Полностью гидравлическая буровая установка на гусеничном ходу ZYWL-6000Y для угольной шахты представляет собой полностью автоматическую буровую установку, независимо разработанную компанией GLTECH. Она в основном используется для безопасного строительного бурения и геологоразведочного бурения, например, для дегазации подземных газов, предотвращения водных опасностей, предотвращения выбросов и т. д. . в угольных шахтах.

Описание

Полностью гидравлическая буровая установка на гусеничном ходу ZYWL-6000Y для угольной шахты представляет собой полностью автоматическую буровую установку, независимо разработанную компанией GLTECH. Она в основном используется для безопасного строительного бурения и геологоразведочного бурения, например, для дегазации подземных газов, предотвращения водных опасностей, предотвращения выбросов и т. д. . в угольных шахтах.

Система буровой установки состоит из основного корпуса буровой установки, пульта дистанционного управления, беспроводной подстанции, приложения для мобильного телефона и программного обеспечения для управления главным компьютером. С помощью программного обеспечения для управления бурением на главном компьютере можно осуществлять автоматическое проектирование и управление задачами бурения. Достигнуто. Интегрированная видеосистема способна удаленно контролировать весь процесс. Модель может быть оснащена устройством отслеживания бурения и устройством измерения дренажа для одного отверстия. Благодаря программному обеспечению главного компьютера система имеет функции автоматического картирования бурения. траектории, оценка качества, анализ пустой зоны дренажа и интеллектуальный дизайн заполнения скважин.

Функции

1)Он имеет автоматический сбор и мониторинг параметров бурения и параметров работы оборудования, а также имеет функции локального дистанционного управления и сетевого удаленного мониторинга.
2)Различные параметры процесса бурения независимо калибруются в соответствии с изменением геологических пластов.
3)С вспомогательным анализом неисправностей на системном уровне и функциями напоминания о техническом обслуживании.
4)Богатые режимы работы:
-Полностью автоматический режим обеспечивает автоматическую загрузку и разгрузку бурильных труб, адаптивно оптимизирует стратегию бурения в зависимости от ситуации с нагрузкой, реализует высокоэффективное полностью автоматическое бурение, значительно сокращает количество операторов на месте и снижает трудоемкость операторов
-В полуавтоматическом режиме, благодаря ручному управлению параметрами бурения, самозапоминанию и изучению навыков ручного управления, можно быстро адаптироваться к геологическим условиям новой среды.
-Ручной режим, ручное вмешательство в работу, высокая гибкость режима управления

Условия эксплуатации

  • Полностью гидравлическая буровая установка на гусеничном ходу ZYWL-6000Y для угольной шахты подходит для взрывоопасной газовой среды, не вызывает коррозии и не повреждает электрическую изоляцию.
  • Высота над уровнем моря: ≤ 2000 м.
  • Температура окружающей среды: -5°C~+40°C.
    Относительная влажность: ≤95 %.
  • Применимое значение f: различные угольные породы менее 10.

Technical Advantage

  • Безопасная и эффективная автоматическая работа
    Он может быть полностью автоматическим, полуавтоматическим или ручным. Методы управления являются гибкими и разнообразными, что позволяет эффективно снизить интенсивность труда операторов бурения. Расстояние дистанционного управления составляет 50 метров, а операторы находятся вдали от опасных сред. Адаптивное бурение интеллектуально оптимизирует крутящий момент, скорость вращения, рабочую скорость и давление в зависимости от нагрузки. Оборудование интеллектуально прогнозирует несчастные случаи при бурении, такие как давление при бурении и остановку, снижает количество аварий из-за сломанных штанг и заглубленных сверл, а также снижает экономические потери, вызванные. несчастные случаи на дне ямы потери.
  • Вместимость бурового ящика
    Ящик для бурильных труб оснащен 120 стандартными бурильными трубами диаметром 73-800 мм. Один ящик может поддерживать полностью автоматическую работу с глубиной скважины 96 м, что соответствует конструкции большинства скважин с проникающим слоем. К нему могут быть добавлены дополнительные бурильные трубы. ящик для бурильных труб для более глубокого бурения.
  • Широкий диапазон углов сверления
    Буровая установка может выполнять бурение строительных конструкций с горизонтальной ориентацией 180 и углом наклона -45°-90°, а механизм подачи может подниматься и опускаться в соответствии с требованиями строительства под различными углами и высотами, а также наклоном. Датчик используется для точного позиционирования наклона.
  • Дистанционное управление
    Рабочее состояние оборудования и параметры бурения можно контролировать удаленно, имеется функция дистанционного запуска и остановки для обеспечения безопасности строительного персонала.
  • Предупреждение о безопасности и функция подсказки о сбое системы
    В соответствии с проектными параметрами скважины можно заранее спрогнозировать заданную границу между углем и породой, что побуждает подготовиться к проникновению угля и предотвращает выбросы газа. Оборудование имеет функции предварительной самопроверки неисправностей на системном уровне. -предупреждение о застревании сверла и автоматический переход в режим эвакуации. Функция управления оборудованием обеспечивает напоминания о работе, техническом обслуживании и техническом обслуживании, чтобы предотвратить исчерпание гарантии на оборудование, уменьшить количество аварий и увеличить срок службы оборудования.
  • Сильная масштабируемость
    ①Он используется вместе с трекером бурения для оценки качества бурения; он поддерживает импорт данных пути в программное обеспечение для бурения главного компьютера и реализует автоматическое отслеживание пути и мгновенное обновление технического чертежа бурения.
    ② С помощью программного обеспечения управления бурением на главном компьютере осуществляется автоматическое проектирование и управление задачами бурения.
    ③Видеосистема бурения осуществляет удаленный мониторинг всего процесса.
    ④ Рабочие параметры оборудования можно контролировать удаленно.
    ⑤ В сочетании с поддерживающим устройством для измерения дренажа с одним отверстием с помощью программного обеспечения для анализа главного компьютера можно выполнить анализ пустой зоны дренажа и проектирование интеллектуального заполнения отверстий, обеспечивая интеллектуальный комплексный процесс и полный цикл. платформа управления для контроля газа в угольных шахтах.
  • Интеллектуальное управление
    Буровая установка имеет функцию «черного ящика» данных, которая может записывать рабочие параметры оборудования и параметры бурения в режиме реального времени, динамически оптимизировать параметры бурения и осуществлять интеллектуальное, безопасное и эффективное бурение за счет двойной оптимизации эффективности и энергопотребления. углеродистая, экологически чистая буровая установка.
  • Промышленное применение

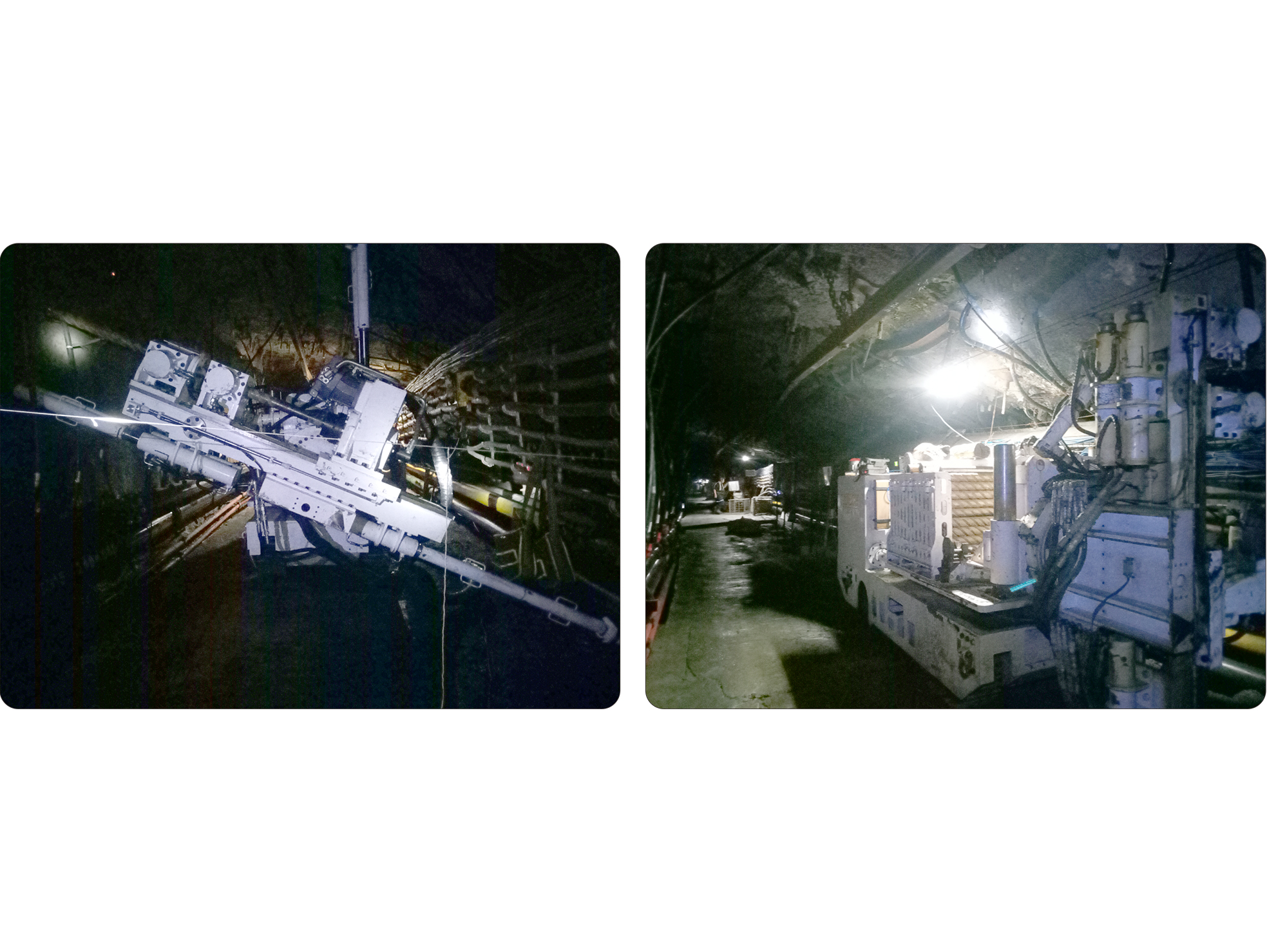

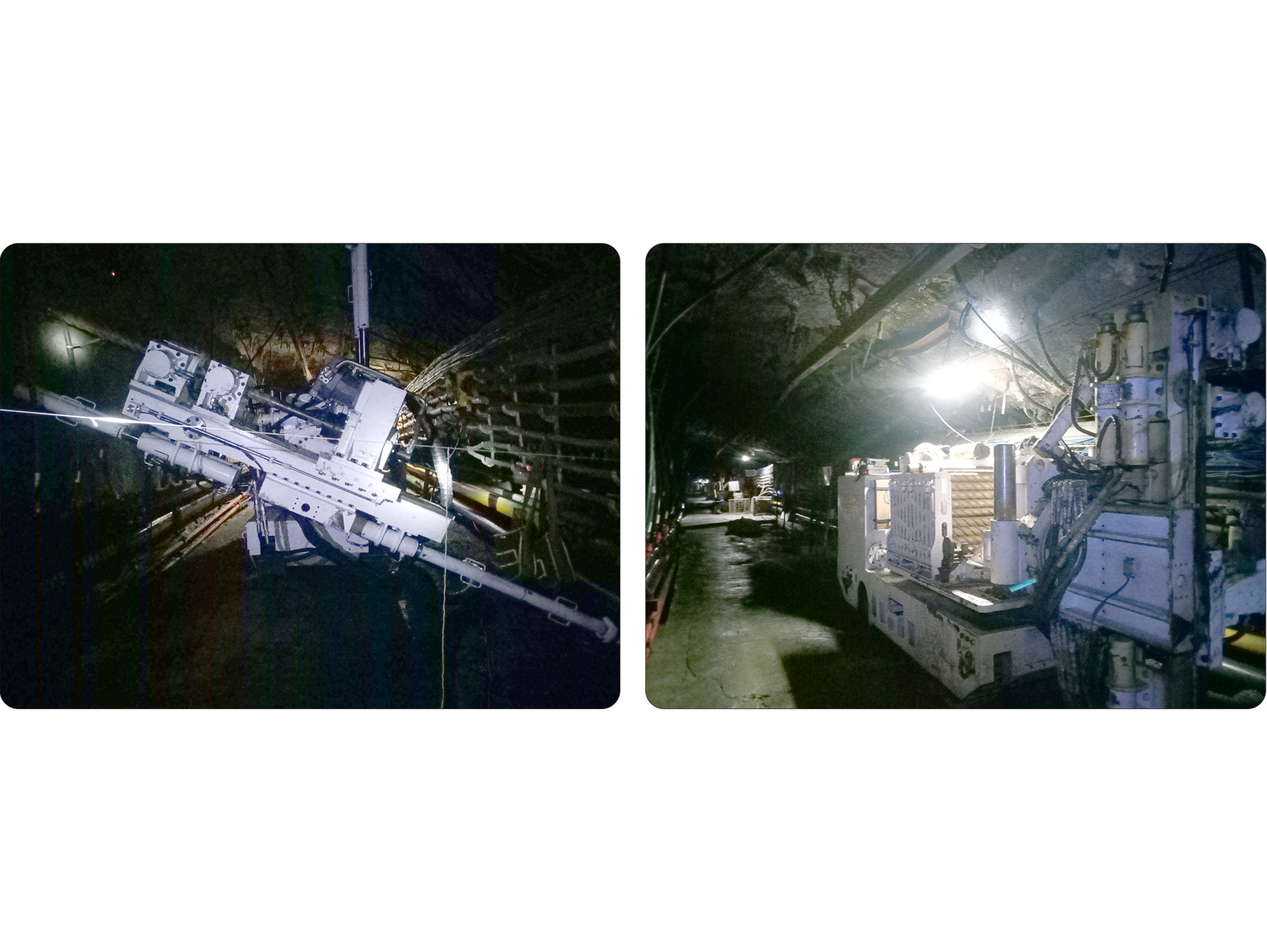

    Гусеничная полностью гидравлическая буровая установка ZYWL-6000Y для угольных шахт была проведена в сентябре 2022 года на шахте в провинции Хэнань для промышленных экспериментов. Объем бурения составил 2253 метра, производительность всей машины стабильна.

Technical Specifications

проект единица Тип силовой головки
Максимальная глубина сверления m 600
Диаметр отверстия mm 94/113/133
конечный диаметр отверстия mm 133/153
Диаметр бурильной трубы mm 73/89
Угол сверления -45°-90°
Емкость ящика для стержней 120(Ø73×800)
Номинальная выходная скорость r/min 70-270
Номинальный выходной крутящий момент N.m 6000〜1200
Мотору нужен поток L/min 145
Сила подачи kN 140
Тяговое усилие kN 210
сила крепления KN 725
Скорость движения без нагрузки m/min 0〜12.7
Скорость подъема без нагрузки m/min 0〜8.5
Дайте процесс mm 980
Расстояние дистанционного управления m ≤50
Нормальное рабочее расстояние пульта дистанционного управления m ≤20
насосная станция Мощность двигателя kW 75
модель двигателя / YBK3-280S-4
Полезный объем топливного бака L 300
Тип вождения / гусеничный трактор
ходячая конструкция Скорость ходьбы m/min 35
Преодолеваемый подъем   20
Ширина башмака гусеницы mm 260
Рабочий процесс L/min 145
консоль Установленное давление системы MPa 27
давление толчка MPa 17
Давление на крепление MPa 125
Давление вращения (обратное) MPa 27
Давление вращения (вращение вперед) MPa 27
Рабочее давление ходовой части MPa 27
шум dB(A) w95
Габаритные размеры хоста (длина х ширина х высота) mm 4777x2369x1950
Вес хоста kg 9980
